安川伺服電機SGMSV系列
伺服電機 SGMSV?額定值·規格
|
?額? 定? 時? 間：
|
?連續
|
?? 耐? 熱? 等? 級：
|
? F
|
|
?振? 動? 等? 級：
|
?V15
|
? ?絕? 緣? 電? 壓：
|
? AC1500V 1分鐘（200V級）
AC1800V 1分鐘（400V級） |
|
?絕? 緣? 電? 阻：
|
?DC500V，10MΩ以上
|
?? 保? 護? 方? 式：
|
? 全閉環自冷式IP67（軸貫通部分除外）
（注）SGMSV-70型為IP22。 |
|
?使用環境溫度：
|
?0～40℃
|
?? 使用環境濕度：
|
? 20～80%（不得結露）
|
|
?勵? 磁? 方? 式：
|
?永磁式
|
?? 連? 接? 方? 式：
|
? 直接連接
|
|
?安? 裝? 方? 式：
|
?法蘭式
|
?? 旋? 轉? 方? 向：
|
? 正轉指令下從負載側看時
? 為逆時針方向（CCW）旋轉
|

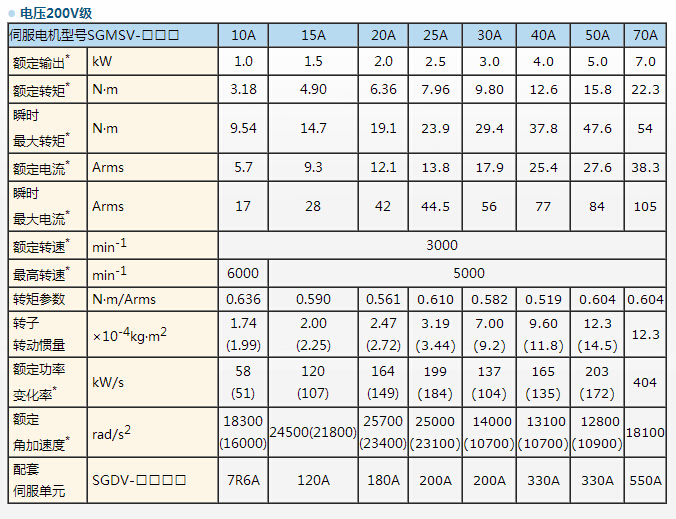

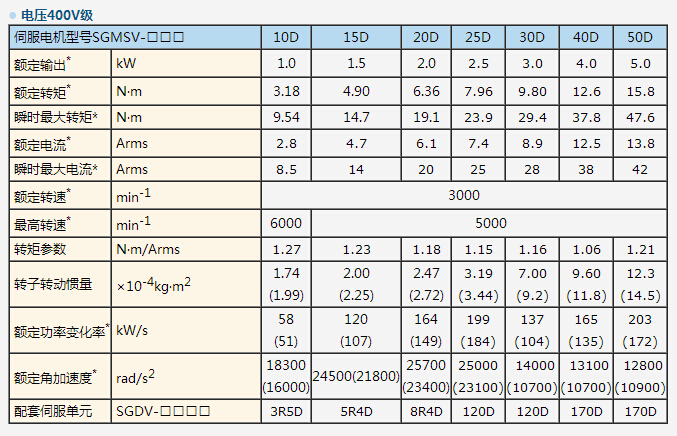

安川伺服電機SGMSV系列產品基本參數如下：
| *： | 這些項目及轉矩-轉速特性值是與SGDV型伺服單元組合后運行時，電樞線圈溫度為20℃時的值。 |
| （注）?1 （? ）內的數值為帶制動器電機的值。 2? 作為冷卻條件，本特性為安裝下列散熱片時的值。 SGMSV-10A/-15A/-20A/-25A：300×300×12mm（鋁制） SGMSV-30A/-40A/-50A/-70A：400×400×20mm（鋁制） |
|
*：這些項目及轉矩-轉速特性值是與SGDV型伺服單元組合后運行時，電樞線圈溫度為20℃時的值。
|
|||||||||||||||||
