GT15主要面向高端市場，適應網絡等廣泛應用的擴展功能，它支持65536色顯示，高亮度，色彩更加真實自然，操作時可享受完美的視覺感受。標準內置9MB,最大可擴展至57MB。其屏幕尺寸有15英寸、12.1英寸、10.4英寸和8.4英寸。

?三菱觸摸屏GT15系列選型表

三菱觸摸屏GT15系列產品展示

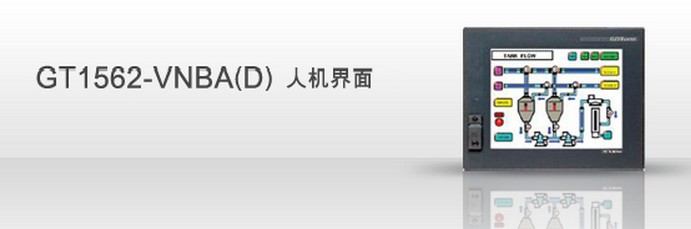

三菱觸摸屏GT1562-VNBA/D型

● 顯示尺寸：8.4英寸TFT.

● 分辨率：VGA 640×480.

● 顯示色彩：16色.

● 可視角度：左右45度,上20度,下20度.

● 液晶亮度：150 cd/m2,4級調整.

● 內存：內置5MB標準內存,可擴展到53MB內存.

● 內置接口：1個RS232接口，1個USB設備接口，1個CF卡接口.

● 擴展接口：總線連接接口，串行通信接口，MELSECNET/H通信接口，CC-Link通信接口，以太網接口.

● 其它接口：打印機接口，CF卡接口，音頻接口，外部輸入輸出接口.

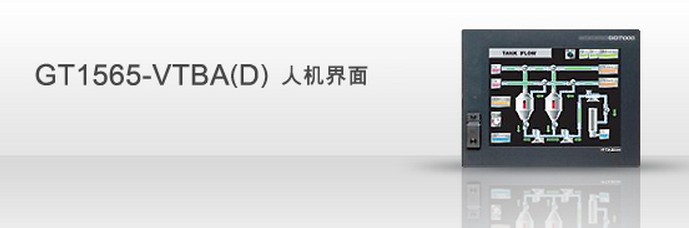

三菱觸摸屏GT1565-VTBA/D型

● 顯示尺寸：8.4英寸高亮度、寬視角TFT

● 分辨率：VGA 640×480

● 顯示色彩：65536色

● 可視角度：左右65度,上45度,下60度

● 液晶亮度：380 cd/m2,8級調整

● 內存：內置9MB標準內存,可擴展到57MB內存

● 內置接口：1個RS232接口，1個USB設備接口，1個CF卡接口

● 擴展接口：總線連接接口，串行通信接口，MELSECNET/H通信接口，CC-Link通信接口，以太網接口

● 其它接口：打印機接口，CF卡接口，音頻接口，外部輸入輸出接口

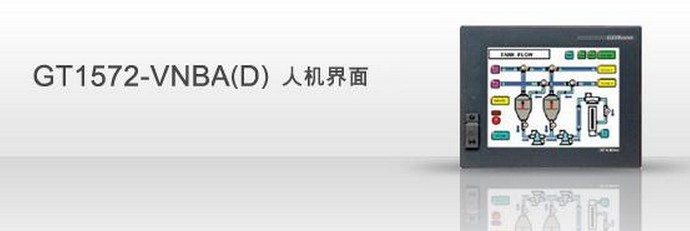

三菱觸摸屏GT1572-VNBA/D型

● 顯示尺寸：10.4英寸TFT

● 分辨率：VGA 640×480

● 顯示色彩：16色

● 可視角度：左右45度,上30度,下20度。

● 液晶亮度：200 cd/m2,4級調整。

● 內存：內置5MB標準內存,可擴展到53MB內存。

● 內置接口：1個RS232接口，1個USB設備接口，1個CF卡接口。

● 擴展接口：總線連接接口，串行通信接口，MELSECNET/H通信接口，CC-Link通信接口，以太網接口。

● 其它接口：打印機接口，CF卡接口，音頻接口，外部輸入輸出接口。

三菱觸摸屏GT1575-VNBA/D型

● 顯示尺寸：10.4英寸TFT

● 分辨率：VGA 640×480

● 顯示色彩：256色

● 可視角度：左右45度,上30度,下20度

● 液晶亮度：200 cd/m2,4級調整

● 內存：內置5MB標準內存,可擴展到53MB內存

● 內置接口：1個RS232接口，1個USB設備接口，1個CF卡接口

● 擴展接口：總線連接接口，串行通信接口，MELSECNET/H通信接口，CC-Link通信接口，以太網接口

● 其它接口：打印機接口，CF卡接口，音頻接口，外部輸入輸出接口

三菱觸摸屏GT1575-STBA/D

● 顯示尺寸：10.4英寸高亮度、寬視角TFT

● 分辨率：SVG 800×600

● 顯示色彩：65536色

● 可視角度：左右上下各85度

● 液晶亮度：400 cd/m2,8級調整

● 內存：內置9MB標準內存,可擴展到57MB內存

● 內置接口：1個RS232接口，1個USB設備接口，1個CF卡接口

● 擴展接口：總線連接接口，串行通信接口，MELSECNET/H通信接口，CC-Link通信接口，以太網接口

● 其它接口：打印機接口，CF卡接口，音頻接口，外部輸入輸出接口

三菱觸摸屏GT1575-VTBA/D型

● 顯示尺寸：10.4英寸高亮度、寬視角TFT

● 分辨率：VGA 640×480

● 顯示色彩：65536色

● 可視角度：左右上下各85度

● 液晶亮度：380 cd/m2,8級調整

● 內存：內置9MB標準內存,可擴展到57MB內存

● 內置接口：1個RS232接口，1個USB設備接口，1個CF卡接口

● 擴展接口：總線連接接口，串行通信接口，MELSECNET/H通信接口，CC-Link通信接口，以太網接口

● 其它接口：打印機接口，CF卡接口，音頻接口，外部輸入輸出接口

三菱觸摸屏GT1585-STBA/D型

● 顯示尺寸：12.1英寸高亮度、寬視角TFT

● 分辨率：SVG 800×600

● 顯示色彩：65536色

● 可視角度：左右60度,上40度,下50度

● 液晶亮度：350 cd/m2,8級調整

● 內存：內置9MB標準內存,可擴展到57MB內存

● 內置接口：1個RS232接口，1個USB設備接口，1個CF卡接口

● 擴展接口：總線連接接口，串行通信接口，MELSECNET/H通信接口，CC-Link通信接口，以太網接口

● 其它接口：其它接口：打印機接口，CF卡接口，音頻接口，外部輸入輸出接口

三菱觸摸屏GT1595-XTBA型

● 顯示尺寸：15英寸高亮度、寬視角TFT

● 分辨率：XGA 1024×768

● 顯示色彩：65536色

● 可視角度：左右75度,上50度,下60度

● 液晶亮度：450 cd/m2,8級調整

● 內存：內置9MB標準內存,可擴展到57MB內存

● 內置接口：1個RS232接口，1個USB設備接口，1個CF卡接口

● 擴展接口：總線連接接口，串行通信接口，MELSECNET/H通信接口，CC-Link通信接口，以太網接口

● 其它接口：打印機接口，CF卡接口，音頻接口，外部輸入輸出接口

● 特殊功能：內置人體感應器

三菱觸摸屏GT11系列選型表

三菱觸摸屏GT11系列產品展示

● 實現了顯示，運算，通訊全方位的高速化
● 顯示尺寸：5.7英寸；可視角度：左右45度上下20/40度
● 分辨率320×240，藍白16級灰度
● 內置3MB標準內存
● 內置USB接口

● 實現了顯示，運算，通訊全方位的高速化
● 高亮度（400cd/ m2）顯示，提供免受外部光線干擾的完美圖像
● 分辨率320×240，256色TFT液晶顯示
● 顯示尺寸：5.7英寸；可視角度：左右70度，上下70/50度
● 內置3MB標準內存
● 內置CF卡接口

● 實現了顯示，運算，通訊全方位的高速化
● 顯示尺寸：8.4英寸；可視角度：左右45度上下20度
● 分辨率640×480，256色TFT顯示
● 內置3MB標準內存
● 內置USB接口
● 內置CF卡接口

● 實現了顯示，運算，通訊全方位的高速化
● 顯示尺寸：10.4英寸；可視角度：左右45度上下30/20度
● 分辨率640×480，256色TFT顯示
● 內置3MB標準內存
● 內置USB接口
● 內置CF卡接口

三菱觸摸屏GT16系列型號參數

帶*1 此硬件無法在畫面設計軟件GT Works2/GT Designer2上使用。請使用畫面設計軟件GT Works3 Version 1.17T或更高版本。

帶*2 此硬件無法在畫面設計軟件GT Works2/GT Designer2上使用。請使用畫面設計軟件GT Works3 Version 1.28E或更高版本。

三菱觸摸屏GT16系列使用注意事項：
1、三菱觸摸屏膜面為觸摸面，即產品正面；玻璃面為非觸摸面，即產品背面。

2、三菱觸摸屏部分為玻璃制品，玻璃邊角較鋒利，裝配時請帶手套/指套作業。

3、三菱觸摸屏部分為玻璃易碎品，裝配時不要對觸摸屏施加大力沖擊。

4、避免直接取引線拿起觸摸屏，避免對引出線部位有拉扯動作。

5、引出線加強板部位不能進行彎折動作。

6、引出線任何部位不允許有對折現象。

7、引出線在裝配時，須水平插入，不可在加強板根部對折插入。

8、取放產品時需單片操作，輕拿輕放，避免產品互相碰撞而劃傷產品表面。

9、清潔產品表面時，請用柔軟性布料（鹿皮）蘸石油醚擦拭。

10、不可使用帶腐蝕性的有機溶劑擦拭觸摸屏膜表面。如工業酒精等。

11、勿堆疊放置觸摸屏，使用tray 盤。

12、在裝配設計和邊框設計時，請注意以下事項：

1）固定三菱觸摸屏的邊框的支柱須在觸摸屏的可視區以外；

2）框邊須在三菱觸摸屏的操作區以外，框邊在可視區到操作區間不能有壓力動作；

3）建議固定三菱觸摸屏的材料為塑膠材料，接觸觸摸屏正面部分墊有軟性材料；

4）不要用帶腐蝕性的膠粘貼在觸摸屏的表面。

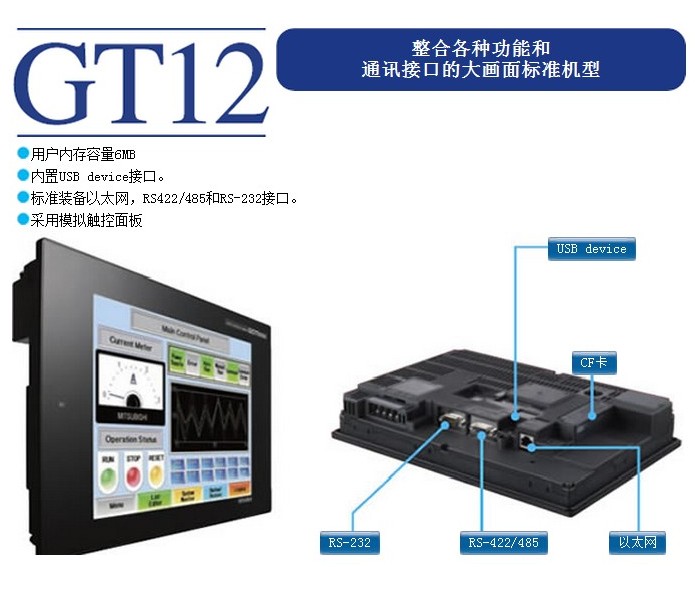

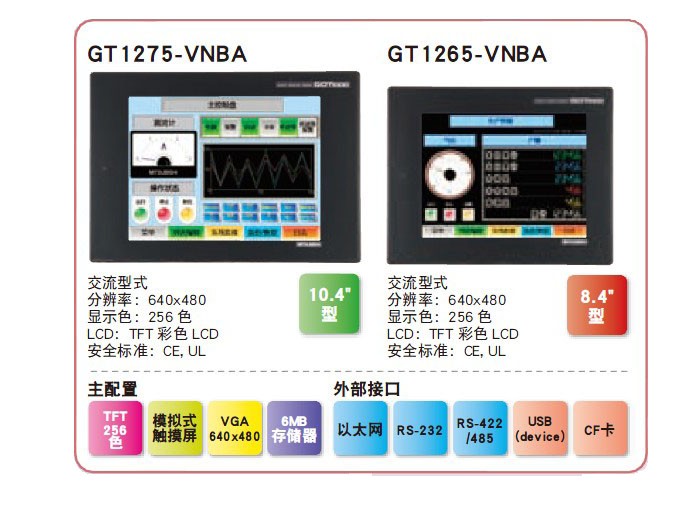

三菱觸摸屏GT12系列產品介紹

若此硬件無法在畫面設計軟件GT Works2/GT Designer2上使用。請使用畫面設計軟件GT Works3 Version 1.01B或更高版本。

三菱觸摸屏GT12系列配置
