三菱變頻器FR-A740系列選型

(FR-A740 系列, 3 相 380V 50Hz等級, 高功能矢量控制型)（面價為折扣的基數，并非出貨價）

三菱變頻器FR-A740系列產品參考樣圖

◆ 功率范圍：0.4~7.5KW

◆ 通用磁通矢量控制，1Hz時150%轉矩輸出

◆ 采用長壽命元器件

◆ 內置Modbus-RTU協議

◆ 內置制動晶體管

◆ 擴充PID，三角波功能

◆ 帶安全停止功能

三菱變頻器FR-D700系列選型（面價為折扣的基數，并非出貨價）

三菱變頻器FR-D700系列產品參考圖

三菱變頻器FR-E700系列經濟型高性能變頻器

● 功率范圍：0.4~15KW

● 先進磁通矢量控制，0.5Hz時200%轉矩輸出

● 擴充PID，柔性PWM

● 內置Modbus-RTU協議

●? 停止精度提高

● 加選件卡FR-A7NC，可以支持CC-Link通訊

●? 加選件卡FR-A7NL，可以支持LONWORKS通訊

●? 加選件卡FR-A7ND，可以支持Deveice Net通訊

●? 加選件卡FR-A7NP，可以支持Profibus-DP通訊

三菱變頻器FR-E700系列選型（面價為折扣的基數，并非出貨價）

三菱變頻器FR-E700系列產品參考圖

在國內三菱的產品還是比較常見的，三菱變頻器就更加熟悉了。F系列也是常用的一個系列，每年在國內的用量很大。產品性能
也得到了許多工程師的認可，有解決不了的問題也可以找三菱售后維護。

三菱變頻器FR-F740系列?特別適用于風機、泵類的一般負載

●功率范圍：0.75~630KW
●簡易磁通矢量控制方式，實現3Hz時輸出轉矩達120%
●采用最佳勵磁控制方式，實現更高節能運行
●內置PID，變頻器/工頻切換和可以實現多泵循環運行功能
●內置獨立的RS485通訊口
●使用長壽命元器件
●內置噪聲濾波器（75K以上）
●帶有節能監控功能，節能效果一目了然

根據負載特性選取適當控制方式的三菱變頻器。

三菱變頻器FR-F740系列的控制方式主要分為：V/f控制，包括開環和閉環；矢量控制，包括無速度傳感器和帶速度傳感器
控制；直接轉矩控制；三種方式的優缺點如下：

（1）V/f開環控制

優點：結構簡單，調節容易，可用于通用鼠籠型異步電機；

缺點：低速力矩難保證，不能采用力矩控制，調速范圍小；

主要采用場合：一般的風機，泵類節能調速或一臺變頻器帶多臺電機傳動場合。

（2）V/f閉環控制

優點：結構簡單，調速精度比較高，可用于通用性異步電機；

缺點：低速力矩難保證，不能采用力矩控制，調速范圍小，要增加速度傳感器；

主要采用場合：用于保持壓力，溫度，流量，PH定值等過程場合。

（3）無速度傳感器的矢量控制

優點：不需要速度傳感器，力矩響應好、結構簡單，速度控制范圍較廣；

缺點：需要設定電機參數，須有自動測試功能；

采用場合：一般工業設備，大多數調速場合。

（4）帶有速度傳感器的矢量控制

優點：力矩控制性能良好，力矩響應好，調速精度高，速度控制范圍大；

缺點：需要正確設定電機參數，需要自動測試功能，要高精度速度傳感器；

使用場合：要求精確控制力矩和速度的高動態性能應用場合。

（5）直接轉矩控制

優點：不需要速度傳感器，力矩響應好，結構較簡單，速度控制范圍較大；

缺點：需要設定電機參數，須有自動測試功能；

采用場合：要求精確控制力矩的高動態性能應用場合，如起重機、電梯、軋機等。

FR-F700系列變頻器選型表 （面價為折扣的基數，并非出貨價）

[?FR-F740?系列,?3?相?380V?50Hz?等級,?節能型?（*120%?60秒?過載能力,?**110秒?60秒過載能力)]

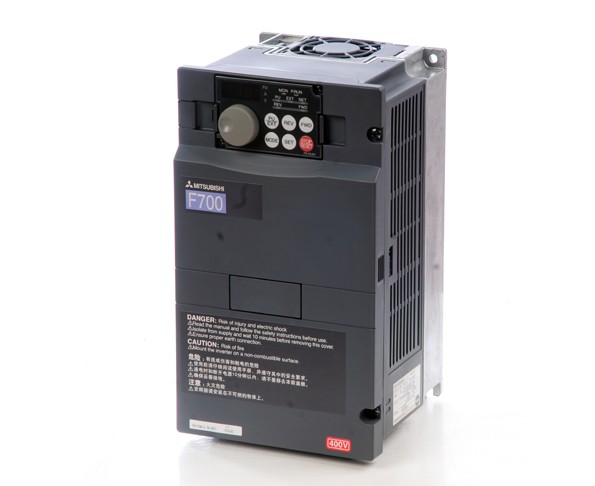

三菱變頻器FR-F700系列產品參考圖
